Aplicação
Utilização: Aparelhagem de alta tensão
Material:Resina epóxi

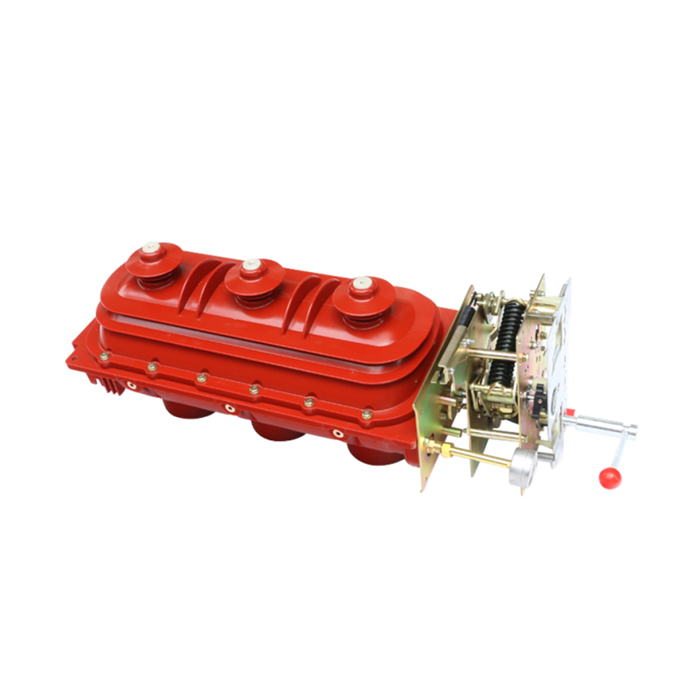

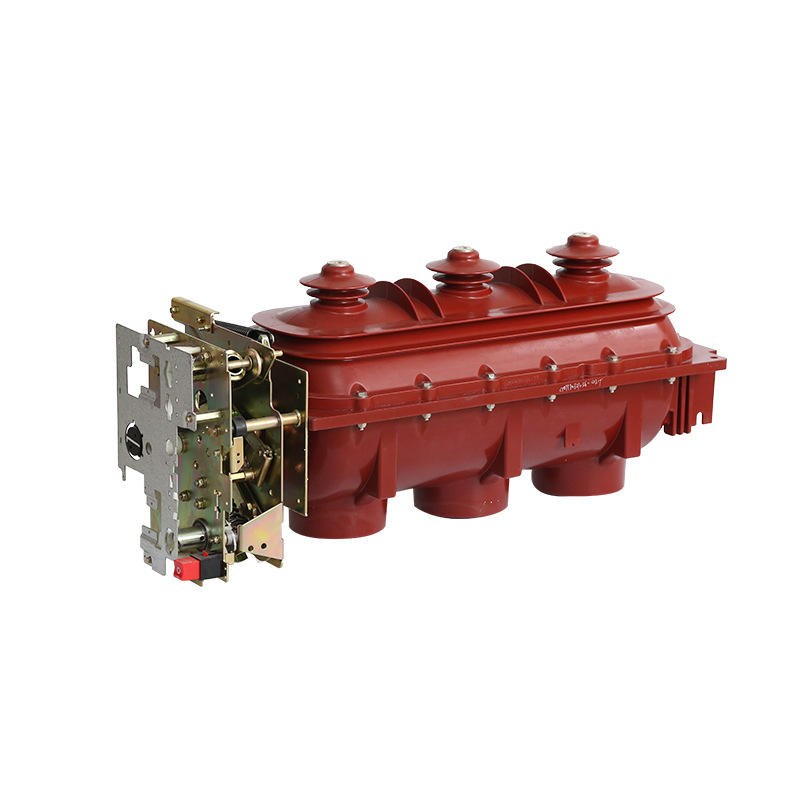

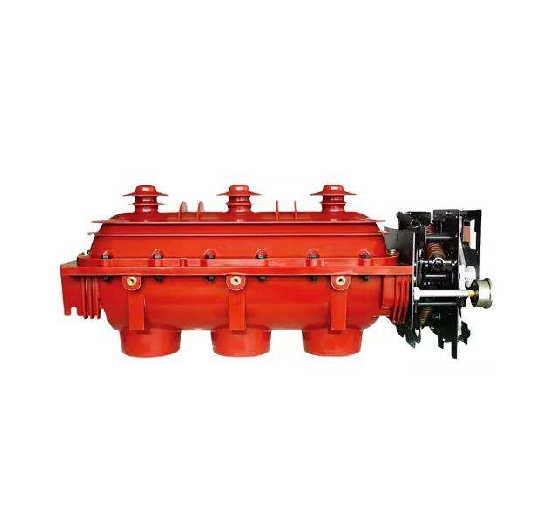

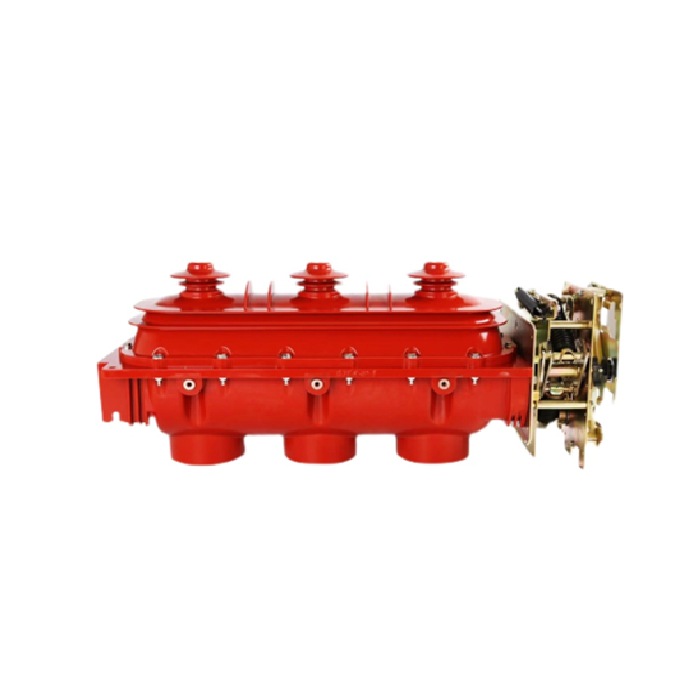

Especificação: Interruptor de corte em carga SF6 de 12KV
Condição de funcionamento
1. altitude:≤1000m
2. Temperatura ambiente: +40°C~10°C
3. A humidade relativa não deve ser superior a 95%a+20°C de temperatura ambiente
Parâmetros técnicos
| Item | Unidade | Dados | |
| Tensão nominal | KV | 12 | |
| Frequência nominal | Hz | 50 | |
| Corrente nominal | A | 630 | |
| Corrente nominal | KA | 50 | |
| 4s corrente nominal de resistência de curta duração | KA | 20 | |
| Corrente nominal de produção | KA | 50 | |
| Corrente de rutura nominal | Corrente de corte da carga ativa | KA | 630 |
| Circuito de corrente de rutura | A | 630 | |
| Corrente de rutura do cabo de carregamento | A | 10 | |
| 1min frequência de potência tensão suportável (fase a fase, à terra, fratura) | KV | 42/48 | |
| Tensão suportável por impulso de raio (fase a fase, à terra, fratura) | KV | 75/85 | |
| Pressão relativa do gás SF6 (20℃ GP) | MPa | ≤0.04 | |
| Tensão nominal de funcionamento (eléctrica) | V | AC220,DC220 | |
| Tensão nominal da libertação de derivação | V | AC220,DC220 | |
| Velocidade média de abertura | M/S | 3.5±1.5 | |
| Velocidade média de fecho | M/S | 3.5±1.6 | |
| Pontos trifásicos, fase de dosagem dos mesmos | ms | ≤3 | |
| A resistência do circuito principal | μΩ | ≤120 | |
| Binário máximo manual | N.m | ≤160 | |
| Distância do centro de fase a fase | mm | 210±0.5 | |
