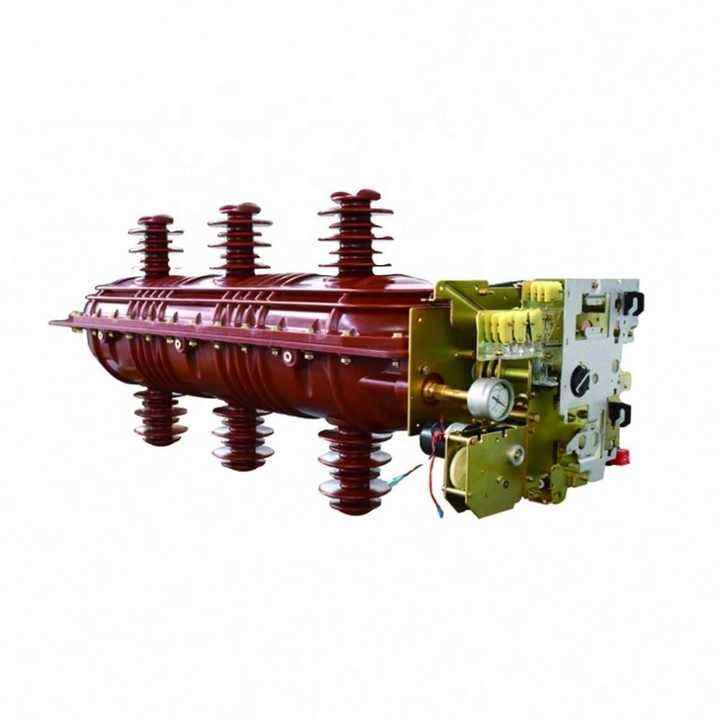

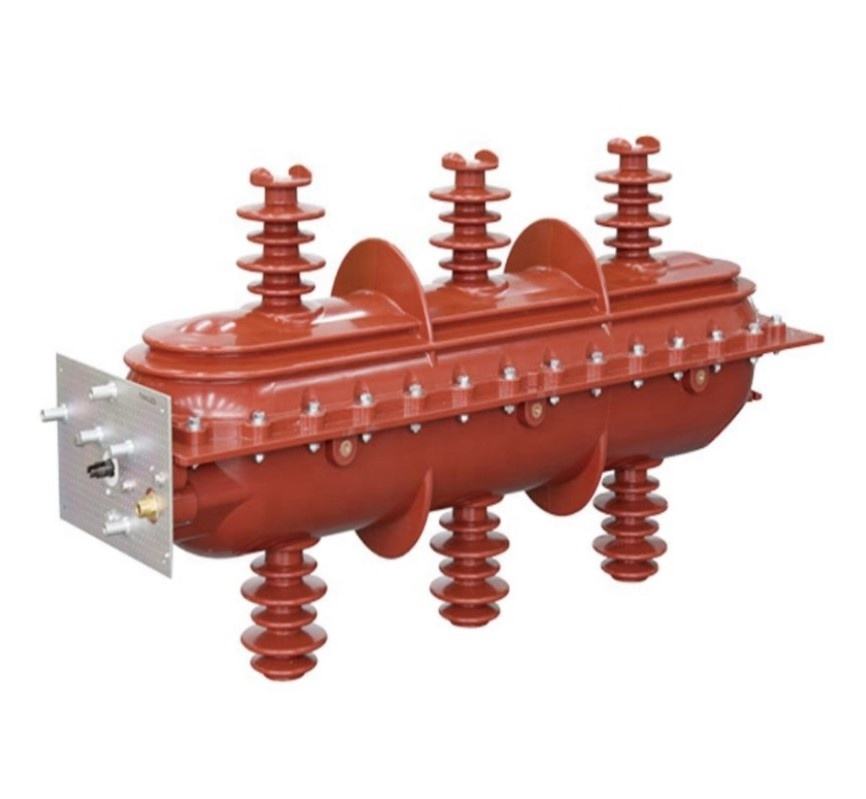

33KV 35KV 36KV 630A Interruptor seccionador de carga isolado a gás SF6 interior LBS
Ambiente de serviço
a) Temperatura do ar
Temperatura máxima: +40°C; Temperatura mínima: -5°C
b) Humidade
Humidade média mensal 95%; Humidade média diária 90% .
c) Altitude acima do nível do mar
Altitude máxima de instalação: 2500m
d) O ar ambiente não parece estar poluído por gases corrosivos e inflamáveis, vapores, etc.
e) Ausência de abanões violentos frequentes
Parâmetros técnicos
|
Não |
Item | Unidade | Parâmetro | |
|
1 |
Tensão nominal | kV | 36 | |
| 2 | Frequência nominal | Hz |
50 / 60 |
|
|
3 |
Corrente nominal | A | 630 | |
|
4 |
1min Tensão de resistência à frequência de alimentação |
húmido |
kV |
95 |
| seco | kV |
110 |
||
|
5 |
Tensão suportável de impulso de raio | kV | 185 / 215 | |
|
6 |
Corrente nominal de interrupção de curto-circuito (pico) | kA | 50 | |
|
7 |
Carga ativa nominal e corte de circuito fechado
atual |
A | 50 | |
| 8 | Corrente nominal de transferência | A |
1250 |
|
| 9 | Corrente nominal de curto-circuito (pico) | kA |
50 |
|
|
10 |
Corrente nominal de rutura de carga do cabo (linha) | A | 50 e 10 | |
| 11 | Corrente de rutura de carga do cabo em caso de defeito de ligação à terra | A |
20 |
|
|
12 |
Corrente nominal de resistência (pico) | kA | 50 | |
| 13 | Corrente de resistência de curta duração (2s) | kA |
20 |
|
| 14 | Vida do mecanismo | tempos |
2000 |
|
