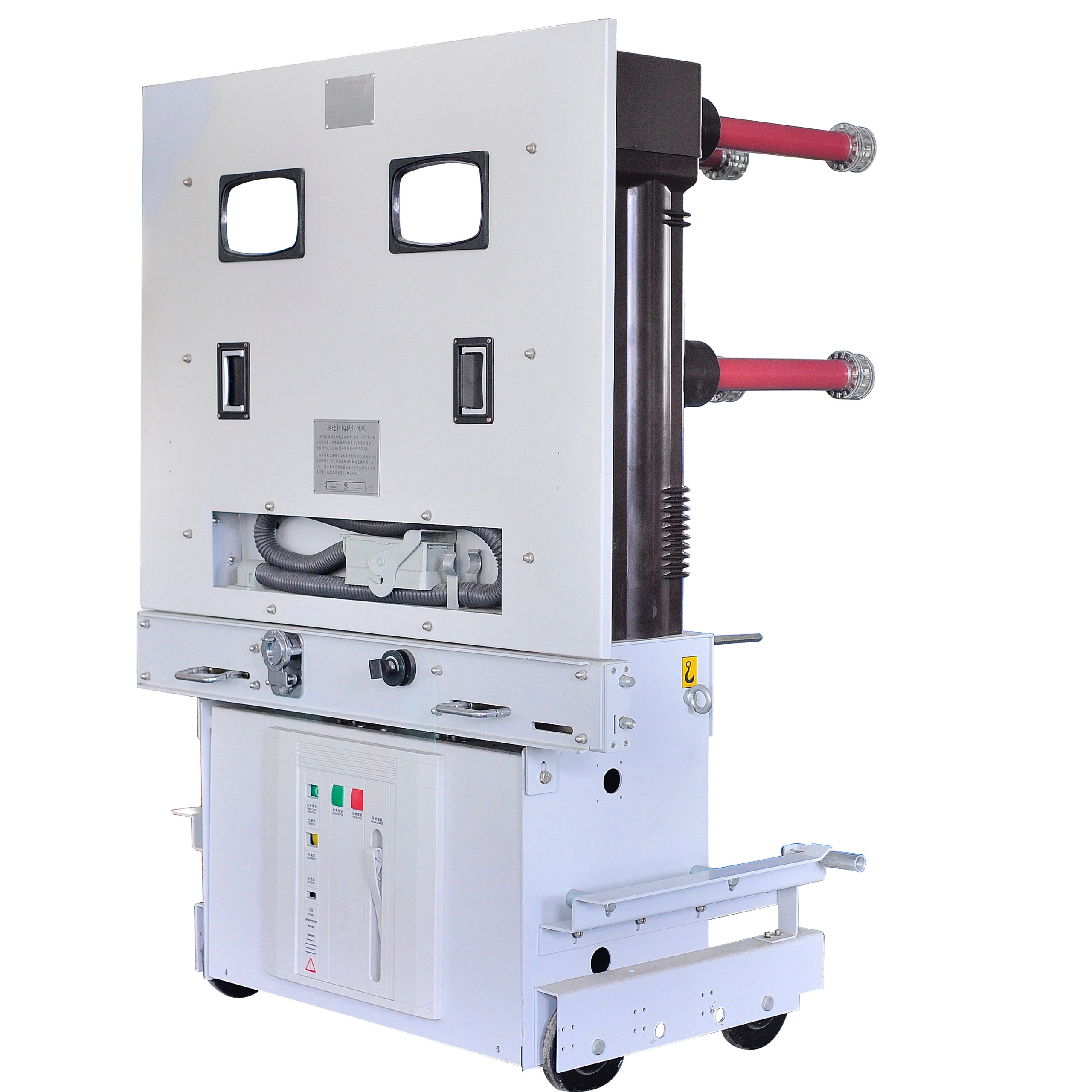

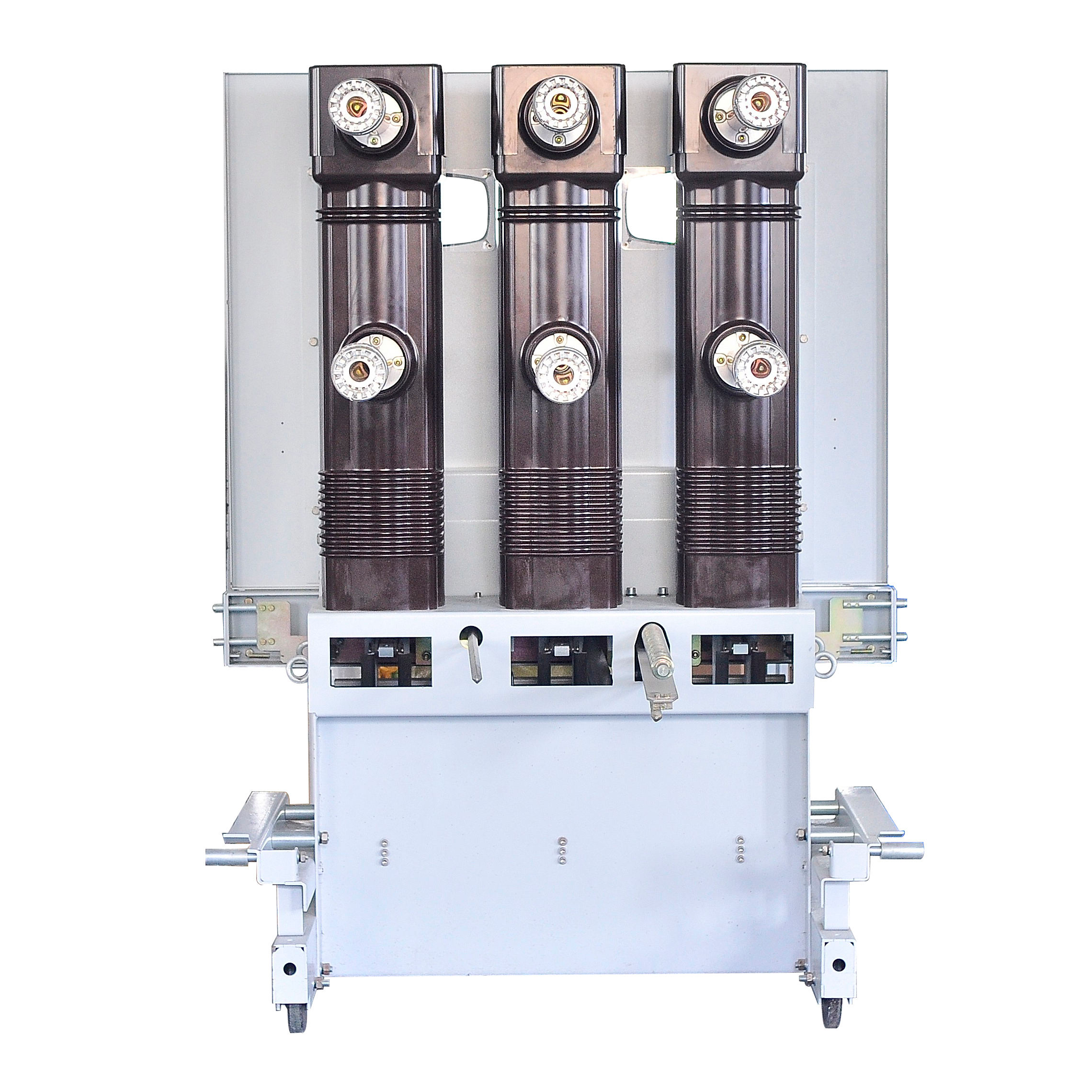

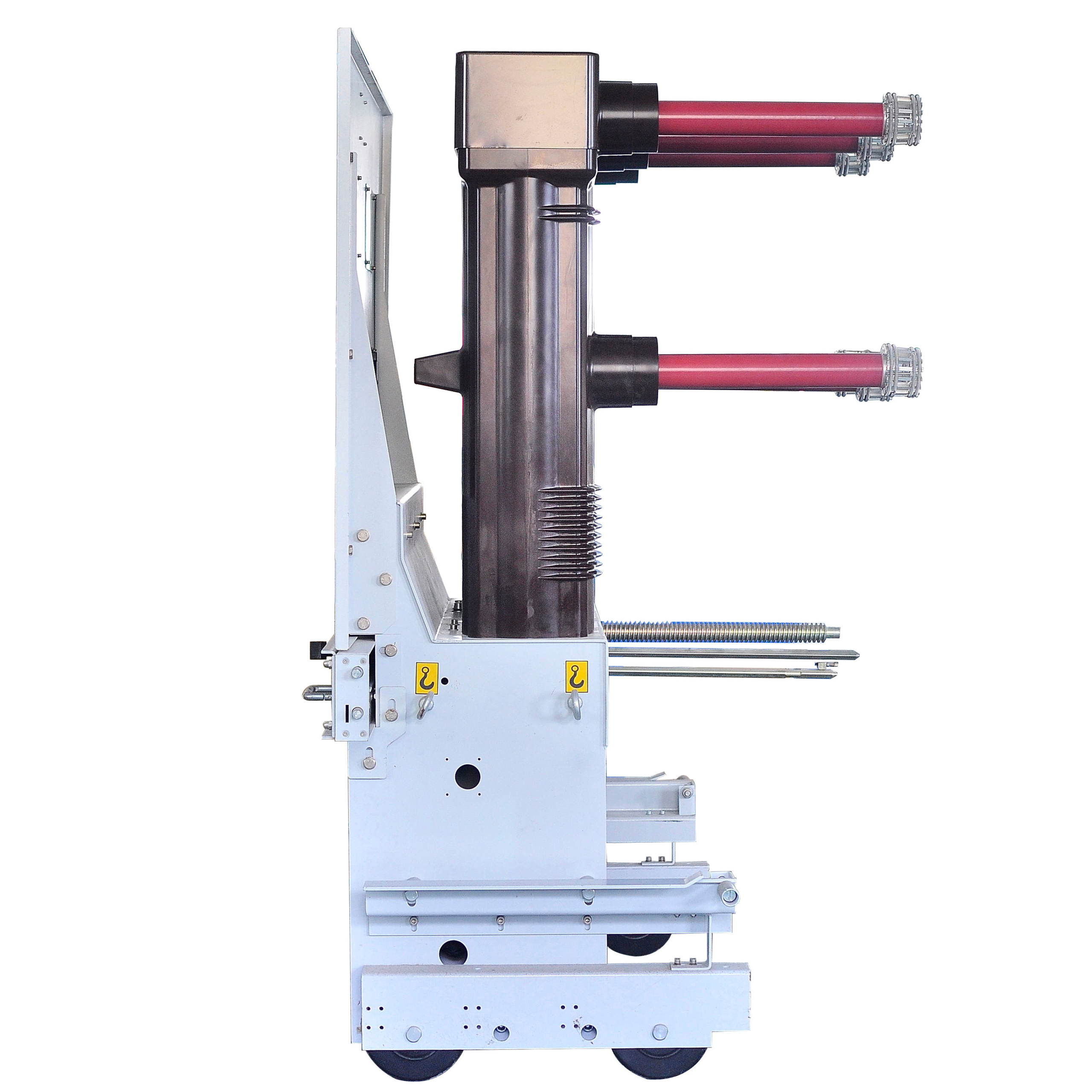

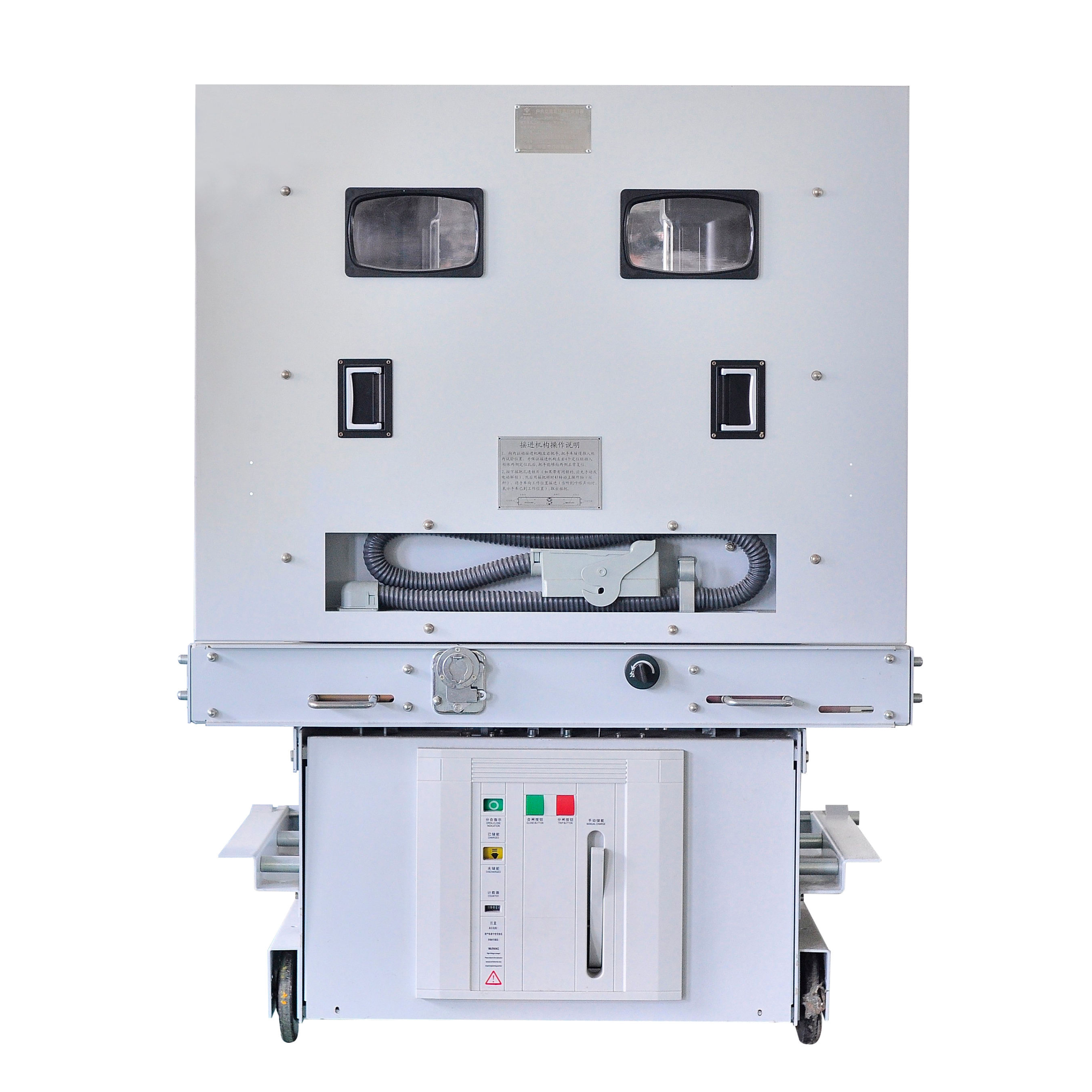

ZN63(VS1)-40,5 Interruptor automático de alto voltaje en vacío de CA para interiores

Este disyuntor de vacío está diseñado para aparamenta interior de 40,5 kV y 50 Hz. Como componente clave de protección y control, es ideal para operaciones frecuentes en centrales eléctricas, subestaciones y plantas industriales.

Solicitar información WhatsApp
Categorías: , , , , , , , , Etiquetas: , , , ,

ZN63(VS1)-40,5 Interruptor automático de alto voltaje en vacío de CA para interiores

Interruptor automático de vacío

Descripción de los productos

ZN63(VS1)-40,5 disyuntor de vacío de alta tensión CA para interiores (en lo sucesivo, disyuntor) es adecuado para celdas manuales trifásicas CA 50Hz,40,5kV para interiores, y puede utilizarse como protección y control para empresas industriales y mineras, centrales eléctricas y subestaciones. Equipos, y adecuado para lugares con operaciones frecuentes.

El rendimiento de este producto se ajusta a la norma nacional GB1984-2003″AC High Voltage Circuit Breaker", JB3855″3.6-40.5KV Indoor AC High Voltage Vacuum Circuit Breaker",GB/T11022-1999″Common Technical Requirements for High Voltage Switchgear and Control Equipment Standards" y IEC62271-100 y otras normas.

Parámetros técnicos

No. ltem Unidad Datos
1 Tensión nominal KV 40.5
2 Corriente nominal A 1250 1600 2000   2500
3 Corriente nominal de corte en cortocircuito KA 25 31.5 25 31.5
4 Corriente nominal de estabilidad dinámica (pico) KA 63 80 63 80
5 Corriente de estabilidad térmica 4S KA 25 31.5 25 31.5
6 Corriente nominal de cierre en cortocircuito (pico) KA 63 80 63 80
7 Corriente nominal de cortocircuito Tiempo de ruptura Times 20
8 Secuencia de funcionamiento nominal   O-0,3s-CO-180s-CO
9 Nivel de aislamiento nominal 1 min frecuencia de potencia tensión soportada KV 95
10   Tensión soportada por el impulso del rayo (pico) Times 185
  Vida mecánica Times 10000
11 Corriente nominal de apertura y cierre de una batería de condensadores A 630
12 Corriente nominal de la batería de condensadores A 400
13 Tensión nominal del motor de almacenamiento de energía V AC/DC: 110; 220
14 Potencia nominal del motor de almacenamiento de energía W ≤230
15 Tiempo de almacenamiento de energía del motor de almacenamiento de energía S ≤15
16 Tensión nominal de la bobina de apertura y cierre V DC:110; 220
17 Corriente nominal de la bobina de apertura y cierre A 1,05(110V) 0,96(220V)
18 Golpe de contacto mm 20±2
19 Golpe de contacto mm 7.5±1.5
20 Apertura trifásica, fase de cierre asíncrona ms ≤2
21 Tiempo de rebote al cerrar el contacto ms ≤3
22 La resistencia del circuito principal (no incluye el brazo de contacto) μΩ ≤40

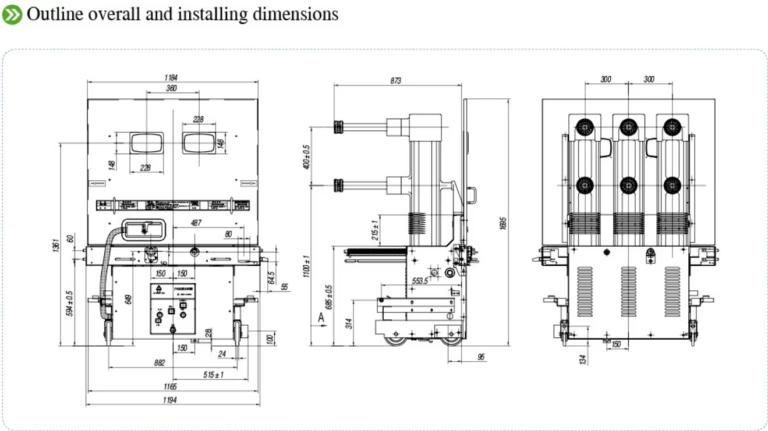

Dibujo

zn63(vs1) disyuntor de alto voltaje en vacío de 40,5 c.a. para interiores
